　　干貨干貨!愛普生旗下SG-8018系列SPXO產品性能參數精講.
　　SG-8081系列是愛普生晶振旗下SPXO類產品,性能自然是杠杠的,很多使用有源晶振的用戶都會選擇這樣的產品,尤其是對于做顯示屏產品來說,這種晶振更是上上之選,一來是它支持多種可選尺寸,滿足各類設備的PCB設計需求.雖然最近因為新冠疫情和市場需求的影響價格上漲,但是也還是有很多用戶毅然決然的選擇使用這種石英晶體振蕩器.好啦,下面我們就來分析看看這一系列產品的性能參數究竟如何,到底優越在什么地方.

　　下面是一些基本的性能參數,同時這也是廣大用戶比較關心的地方;這一系列產品的輸出頻率范圍為0.67M-170M之間,有低頻和高頻可選,工作溫度更是可以達到-40-105℃的高溫標準,頻率穩定性稍微差些,為50ppm,工作電壓1.62V-3.63V可選,經典值為1.8V,2.5V,3.3V,輸出邏輯是采用LVCOMS的方式,封裝尺寸從最大7050到最小的2520都可選,依據實際需求.

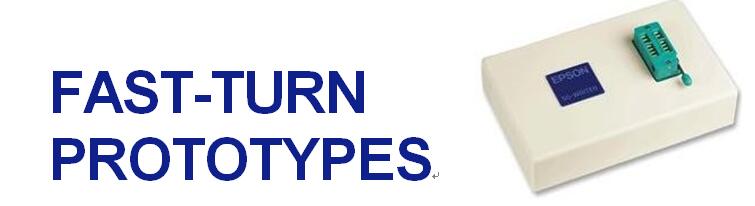

　　這種產品最大的特點還是可編程,也就是可以通過程序控制頻率輸出值;對此,愛普生官方是這樣的詮釋的:”為了支持快速的產品開發,可以從分銷商處訂購愛普生的可編程振蕩器,以快速交貨,或者您可以使用愛普生的SG-WriterII自己編程坯料.”
　　愛普生的SG-8018提供了擴展的溫度范圍和可編程的上升/下降時間.生產時,您可以批量訂購可編程振蕩器,或轉換為與引腳兼容的Epson定頻振蕩器.
　　愛普生在1977年率先開發了可編程振蕩器.通過快速提供定制頻率,愛普生可編程振蕩器徹底改變了頻率控制領域,并實現了快速的產品開發.
　　愛普生最新的高性價比可編程振蕩器SG-8018提供擴展的溫度范圍(至105°C),標準的SPXO穩定性(±50ppm,包括老化時間)以及可編程的輸出上升和下降時間.這些第5代設備的功耗也低于上一代.
　　用戶如果想要使用可編程石英晶體振蕩器的話需要到愛普生官網上去下載相應的程序軟件,其工作原理是使用帶有分?jǐn)?shù)nPLL的AT基本晶體,可以以1ppm的分辨率合成0.67至170MHz之間的任何頻率.使用OTPROM(一次性編程)設置頻率.
　　下表就是該系列的型號以及基本參數了:

Size(mmxmm)	Programmable(P-SPXO)	FixedFrequency(SPXO)
2.5x2.0	SG-8018CG	SG-210
3.2x2.5	SG-8018CE	SG-310
5.0x3.2	SG-8018CB	SG5032C
7.0x5.0	SG-8018CA	SG7050C

　　好啦,以上就是本文的全部內容了,其實這也僅僅只是這一系列有源石英晶振所有性能的冰山一角罷了,不過以上說明的都是用戶在使用過程中比較關系的一些地方;當然,如果想要進行更加深入的研究的話,歡迎聯系我們,共同研討進步.
