首頁進口晶振泰藝石英晶振,小體積晶振,X3 1612mm封裝貼片晶體

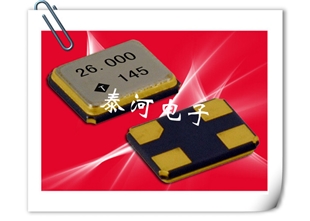

泰藝石英晶振,小體積晶振,X3 1612mm封裝貼片晶體

產品型號：91637549
晶振頻率：26.000~54.000MHZ

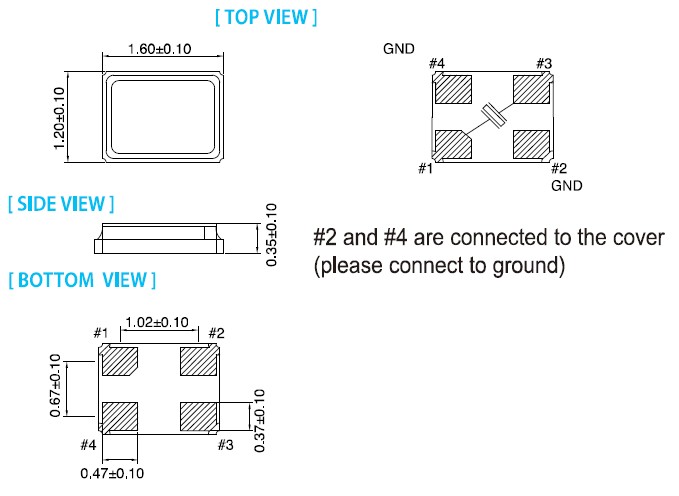

晶振尺寸：
產品應用： 是民用小型無線數碼產品的最佳選擇小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛

　　在2010年全球石英晶振廠家排名中,占據首位.泰藝僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.泰藝晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時泰藝以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到泰藝本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.泰藝拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 泰藝晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得泰藝拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.泰藝晶振官網:http://www.whhxsm.cn/TCXO/

　　SMD晶體3225mm尺寸，2520mm,2016mm等尺寸，在生產工藝上采用了高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內。
　　石英晶振內部石英晶片均采用了全自動壓電石英晶片清洗技術，采用高壓噴淋清洗，兆聲振動的原理，一個全自動、清洗過程由PLC控制，由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等，操作自動化程度高，除上下工件需要人工外，其余全部由設備自動完成。根據需要，對速度，溫度，時間等參數進行調整，使之最大限度的滿足工藝需要。能最大限度除去晶片污染物，并防止人工污染。
　　3225mm晶體252mm，2016mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
規格書

晶振各項參數	符號	X3 1612mm貼片晶振規格說明	需知條件
額定頻率范圍	f_nom	26.000MHz~54.000MHz	基頻,對于超出標準的規格說明,請聯系我們以便獲取信息.
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C
激勵功率	DL	200µWMax.	推薦:1µW~100µW
頻率公差	f_tol	±50×10-6 (標準), (±15×10-6 ~±50×10-6 可用)	+25°C對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
頻率溫度特征	f_tem	±30×10-6/-20°C~+70°C	對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
負載電容	CL	7pF~∞	對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
串聯電阻（ESR）	R1	如下表所示	-40°Cto+85°C, DL=100µW
頻率老化	f_age	±3×10-6 /yearMax.	+25°C,第一年

　　晶振產品線路焊接安裝時注意事項
耐焊性：
　　加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品,建議使用SMD晶振產品。在下列回流條件下,對晶體產品甚至SMD產品使用更高溫度,會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品

晶體產品類型	晶體焊接條件
插件型,是指晶體采用引腳直插模式的情況下比如：橢圓形引腳插件,圓柱晶體引腳插件	手工焊接+300°C或低于3秒鐘請勿加熱封裝材料超過+150°C
SMD型,是指晶體采用SMT高速焊接,或者回流焊接情況下,有些型號晶體高溫可達260°,有些只可達230°	+260°C或低于@最大值 10 s 請勿加熱封裝材料超過+150°C

(2)SMD產品回流焊接條件圖
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑

泰藝電子集團將促進對全球環保事業的承諾.
1:努力減少有害物質的妥善管理,為客戶提供環保產品.
2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作.
3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動.
4:我會遵守我們的其他環境法律,標準,協議同意的要求.
5.進行定期審查,以設置基于這種環境政策的環境目標和指標,以及促進活動,我們會努力,不斷提高環境管理體系.
6:著名的人將要從事的活動組及全體員工的環保政策給大家,我們將通過宣傳活動,教育和培訓工作,提高意識和環保意識.
7:我會公布的環境保育活動有關的信息

　　深圳市泰河電子生產系列晶振:石英晶振,陶瓷諧振器,聲表面濾波器,聲表面諧振器,陶瓷霧化片,貼片晶振,有源晶振,壓控振蕩器,溫補晶振,石英水晶振子,陶瓷晶振,進口晶振,泰藝晶振,精工晶體,西鐵城貼城晶振,村田陶瓷晶振,壓電晶體,陶瓷鑒頻器,陷波器,石英晶體振蕩器.晶振,等系列產品.其中壓控晶振,溫補晶振,恒溫晶振,等產品品質高精度.產品廣泛用于移動通訊機,數字電視,計算機周邊產品,數碼產品,GPS,通信基站.等高科技產品.其中我司的SMD陶瓷中頻濾波器,SMD陶瓷諧振器等晶振,在通訊機和高檔次游戲機上使用時與日本村田（MURATA）公司性能兼容,體積小,高性能,超薄型.我們擁有日本先進生產技術和技術人員,從韓國SANSUNG公司,SUNIC公司,日本HAMAI公司引進劃片,成模,研磨,檢測.等高精密的自動設備,構造成現代化完美的機械化生產線,從而提高了產品合格率、可靠性、一致性,成本大大降低.同時,我們還擁有一支服務誠懇,兢兢業業,及具競爭意識的銷售團隊,產品主要銷往新加坡,馬來西亞,巴西,澳大利亞,美國,加拿大等國家.我們的銷售與生產完美的融為一體.
