此外，工作溫度范圍為−40至+ 105°C，意味著它們可以承受高溫，使其非常適用于配備具有Bluetooth™ Low Energy或Zigbee®等無線功能的設備（照明器材，HEMS / BEMS等）。
應用：配備了Wi-Fi、Bluetooth™的設備，無線模塊、頭戴式耳機、OTT（Over The Top)、游戲設備、可穿戴設備專用晶振、照明設備、HEMS/BEMS等
用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振

CSTCE12M2G52Z-R0	12.288MHz	消費級/工業級	SMD
CSTCE12M2G55-R0	12.288MHz	消費級/工業級	SMD
CSTCE12M2G55A-R0	12.288MHz	汽車級	SMD
CSTCE12M2G55Z-R0	12.288MHz	消費級/工業級	SMD
CSTCE12M5G52-R0	12.500MHz	消費級/工業級	SMD
CSTCE12M5G55-R0	12.500MHz	消費級/工業級	SMD
CSTCE12M5G55A-R0	12.500MHz	汽車級	SMD
CSTCE12M5G55Z-R0	12.500MHz	消費級/工業級	SMD
CSTCE13M0G15L99-R0	13.000MHz	消費級/工業級	SMD
CSTCE13M0G52-R0	13.000MHz	消費級/工業級	SMD
CSTCE13M0G55A-R0	13.000MHz	汽車級晶振	SMD
CSTCE13M3G55003-R0	13.333MHz	消費級/工業級	SMD
CSTCE13M5G52-R0	13.500MHz	消費級/工業級	SMD
CSTCE13M5G55-R0	13.500MHz	消費級/工業級	SMD
CSTCE13M5G55Z-R0	13.500MHz	消費級/工業級	SMD
CSTCE13M5V53-R0	13.500MHz	消費級/工業級	SMD
CSTCE14M0V51-R0	14.000MHz	消費級/工業級	SMD
CSTCE14M0V53-R0	14.000MHz	消費級/工業級	SMD
CSTCE14M0V53C-R0	14.000MHz	汽車級	SMD
CSTCE14M0V53Z-R0	14.000MHz	消費級/工業級	SMD
CSTCE14M3V53-R0	14.318MHz	消費級/工業級	SMD
CSTCE14M7V51-R0	14.746MHz	消費級/工業級	SMD
CSTCE14M7V53-R0	14.746MHz	消費級/工業級	SMD
CSTCE14M7V53C-R0	14.746MHz	汽車級	SMD
CSTCE15M0V53-R0	15.000MHz	消費級/工業級	SMD
CSTCE15M0V53C-R0	15.000MHz	汽車級	SMD
CSTCE15M0V53Z-R0	15.000MHz	消費級/工業級	SMD
CSTCE16M0V13C99-R0	16.000MHz	汽車級	SMD
CSTCE16M0V51-R0	16.000MHz	消費級/工業級	SMD
CSTCE16M0V51Z-R0	16.000MHz	消費級/工業級	SMD

型號

頻率	頻率公差	頻率溫度特性	工作溫度范圍	型號
37.4MHz	±10ppm	±10ppm	-30 ~ +85°C	XRCGB37M400F1S1AR0
37.4MHz		±20ppm	-40 ~ +105°C	XRCGB37M400F1S2FR0
38.4MHz		±10ppm	-30 ~ +85°C	XRCGB38M400F1S1AR0
38.4MHz		±20ppm	-40 ~ +105°C	XRCGB38M400F1S2GR0
40.0MHz		±10ppm	-30 ~ +85°C	XRCGB40M000F1S1AR0
40.0MHz		±20ppm	-40 ~ +105°C	XRCGB40M000F1S2FR0

產品特長：

通過使用村田晶振獨有的封裝技術，在質量、批量生產能力、性價比方面均有出色表現。

村田晶振致力于為小型化程度不斷提高的組件的高密度封裝做貢獻。

符合RoHS指令，并已實現無鉛（第3階段）。

支持無鉛焊接封裝。
用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振

CSTCE16M0V53-R0	16.000MHz	消費級/工業級	SMD
CSTCE16M0V53C-R0	16.000MHz	汽車級	SMD
CSTCE16M0V53Z-R0	16.000MHz	消費級/工業級	SMD
CSTCE16M2V53003-R0	16.250MHz	消費級/工業級	SMD
CSTCE16M3V53-R0	16.384MHz	消費級/工業級	SMD
CSTCE16M5V53-R0	16.500MHz	消費級/工業級	SMD晶體
CSTCE16M6V53-R0	16.670MHz	消費級/工業級	SMD
CSTCE16M6V53C-R0	16.670MHz	汽車級	SMD
CSTCE16M6V53Z-R0	16.670MHz	消費級/工業級	SMD
CSTCE16M8V53-R0	16.800MHz	消費級/工業級	SMD
CSTCE16M9V53-R0	16.934MHz	消費級/工業級	SMD
CSTCE16M9V53C-R0	16.934MHz	汽車級	SMD
CSTCE16M9V53Z-R0	16.934MHz	消費級/工業級	SMD
CSTCE17M0V53-R0	17.000MHz	消費級/工業級	SMD
CSTCE17M2V53-R0	17.200MHz	消費級/工業級	SMD
CSTCE18M0V13C99-R0	18.000MHz	汽車級	SMD
CSTCE18M0V33-R0	18.000MHz	消費級/工業級	SMD
CSTCE18M0V51-R0	18.000MHz	消費級/工業級	SMD
CSTCE18M0V53-R0	18.000MHz	消費級/工業級	SMD
CSTCE18M0V53C-R0	18.000MHz	汽車級	SMD
CSTCE18M4V53-R0	18.432MHz	消費級/工業級	SMD
CSTCE18M4V53C-R0	18.432MHz	汽車級	SMD
CSTCE18M4V53Z-R0	18.432MHz	消費級/工業級	SMD
CSTCE18M7V53-R0	18.750MHz	消費級/工業級	SMD
CSTCE19M2V13L99-R0	19.200MHz	消費級/工業級	SMD
CSTCE19M2V51-R0	19.200MHz	消費級/工業級	SMD
CSTCE19M2V53-R0	19.200MHz	消費級/工業級	SMD
CSTCE19M6V51-R0	19.660MHz	消費級/工業級	SMD
CSTCE19M6V53-R0	19.660MHz	消費級/工業級	SMD
CSTCE19M8V53-R0	19.800MHz	消費級/工業級	SMD
CSTCE20M0V13C99-R0	20.000MHz	汽車級	SMD
CSTCE20M0V13L99-R0	20.000MHz	消費級/工業級	SMD
CSTCE20M0V51-R0	20.000MHz	消費級/工業級	SMD

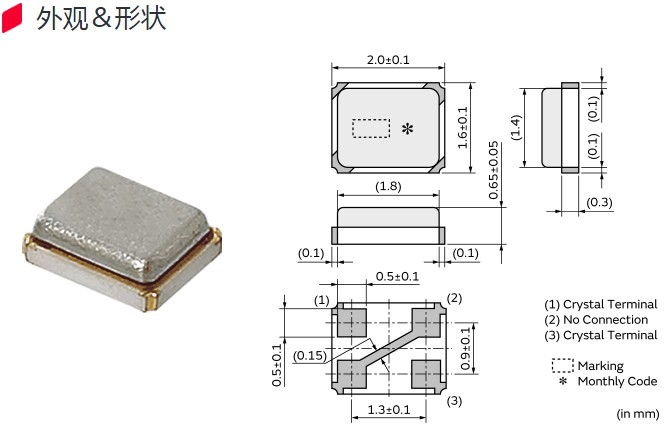

XRCGB37M400F1S1AR0，小體積貼片晶振尺寸2.0x1.6mm，晶體諧振器

實現了小封裝和高精度頻率的晶體單元。

基于村田的優秀封裝技術和高品質的石英晶體元件，實現小尺寸和高精度的諧振器。

特征：

1.該系列適用于高精度晶體諧振器所需的應用。特別是對于Wi-Fi、藍牙*等通信時鐘來說，它是最好的。

2.諧振器尺寸極小(2.0×1.6×0.7毫米)，有助于減小安裝面積。

3.該系列符合RoHS指令，無鉛(第3階段)。

產品型	晶體諧振器
系列名	XRCGB
型號	HCR2016
頻率	37.4000MHz
頻率公差	±10ppm max. (30±0.5℃)
工作溫度范圍	-30℃~85℃
頻率溫度特性	±10ppm max.
頻率老化	±2ppm max./year
等效串聯電阻 (ESR)	60Ω max.
驅動電平 (DL)	300μW max
負載電容量 (Cs)	6pF
形狀	SMD
清洗	不支持
長x寬	2.0x1.6mm
質量	6.9mg

CSTCE20M0V51Z-R0	20.000MHz	消費級/工業級	SMD
CSTCE20M0V53-R0	20.000MHz	消費級/工業級	SMD
CSTCE20M0V53C-R0	20.000MHz	汽車級	SMD
CSTCE20M0V53Z-R0	20.000MHz	消費級/工業級	SMD
CSTCE8M00G15C99-R0	8.000MHz	汽車級	SMD
CSTCE8M00G15L99-R0	8.000MHz	消費級/工業級	SMD
CSTCE8M00G52-R0	8.000MHz	消費級/工業級	SMD
CSTCE8M00G52A-R0	8.000MHz	汽車級	SMD
CSTCE8M00G52Z-R0	8.000MHz	消費級/工業級	SMD
CSTCE8M00G55-R0	8.000MHz	消費級/工業級	SMD
CSTCE8M00G55A-R0	8.000MHz	汽車級	SMD
CSTCE8M00G55Z-R0	8.000MHz	消費級/工業級	SMD
CSTCE8M19G55-R0	8.192MHz	消費級/工業級	SMD
CSTCE8M19G55001-R0	8.192MHz	消費級/工業級	SMD
CSTCE8M31G55-R0	8.312MHz	消費級/工業級	SMD
CSTCE8M38G52-R0	8.388MHz	消費級/工業級	SMD
CSTCE8M38G52A-R0	8.388MHz	汽車級	SMD
CSTCE8M38G52Z-R0	8.388MHz	消費級/工業級	SMD
CSTCE8M38G55-R0	8.388MHz	消費級/工業級	SMD
CSTCE8M38G55A-R0	8.388MHz	汽車級	SMD
CSTCE8M38G55Z-R0	8.388MHz	消費級/工業級	SMD
CSTCE8M50G52-R0	8.500MHz	消費級/工業級	SMD
CSTCE8M50G55-R0	8.500MHz	消費級/工業級	SMD
CSTCE8M50G55Z-R0	8.500MHz	消費級/工業級	SMD晶體
CSTCE9M00G52-R0	9.000MHz	消費級/工業級	SMD
CSTCE9M00G55-R0	9.000MHz	消費級/工業級	SMD
CSTCE9M00G55Z-R0	9.000MHz	消費級/工業級	SMD
CSTCE9M21G52-R0	9.210MHz	消費級/工業級	SMD
CSTCE9M60G15L99-R0	9.600MHz	消費級/工業級	SMD
CSTCE9M83G15L99-R0	9.830MHz	消費級/工業級	SMD
CSTCE9M83G52-R0	9.830MHz	消費級/工業級	SMD
CSTCE9M84G52-R0	9.843MHz	消費級/工業級	SMD

進口晶振村田制作所是一家全球性的綜合電子元器件制造商，主要從事以陶瓷晶振為基礎的電子元器件的開發、生產和銷售業務。致力于通過自身開發積累的材料開發、工藝開發、商品設計、生產技術以及對它們提供支持的軟件和分析評估等技術基礎，創造獨特產品，為電子社會的發展做出貢獻.用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振
