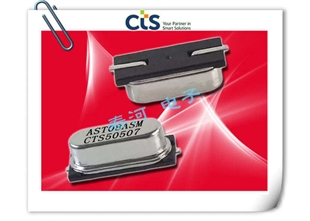

TS260F23CDT普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體振蕩器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.CTS晶振ATSSMTS,TS250F23CET無源晶體

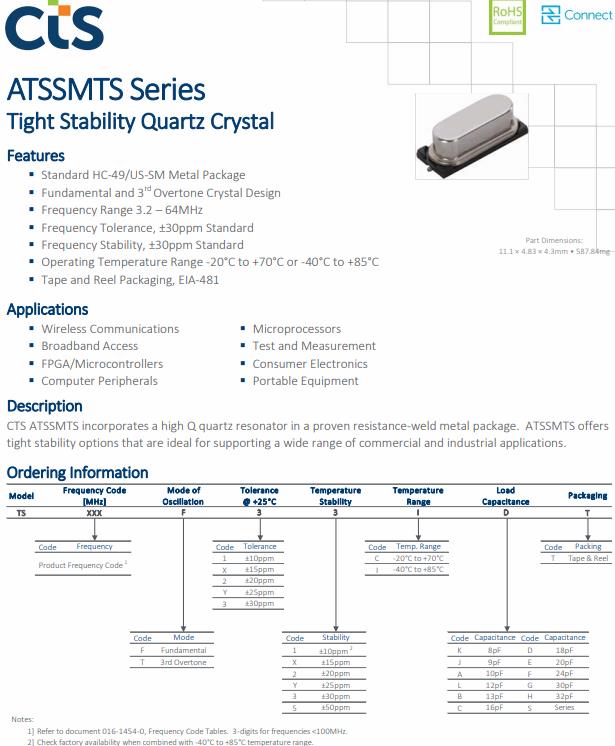

　CTS晶振ATSSMTS,TS250F23CET無源晶體，CTS ATSSMTS在經過驗證的電阻焊接金屬封裝中集成了高Q石英諧振器。ATSSMTS提供緊密的穩定性選擇，是支持廣泛的商業和工業應用的理想選擇。

CTS晶振規格	單位	ATSSMTS晶振	石英晶振基本條件
標準頻率	f_nom	25MHz	標準頻率
儲存溫度	T_stg	-40°C - + 85°C	裸存
工作溫度	T_use	-20°C - +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準), (±30 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.whhxsm.cn
頻率溫度特征	f_tem	±30 × 10-6/-0°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	30 Ohms	-40°C —  +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

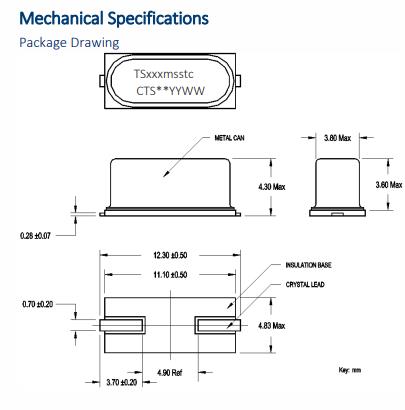

CTS晶振ATSSMTS,TS250F23CET無源晶體  尺寸圖


TS250F23CET晶振  使用注意事項
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。CTS晶振ATSSMTS,TS250F23CET無源晶體
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。CTS晶振ATSSMTS,TS250F23CET無源晶體

質量政策
    平板電腦晶體振蕩器與我們的員工一起開創并保持一個免于事故的工作場所。重視污染預防，消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效。
    將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中。CTS晶振ATSSMTS,TS250F23CET無源晶體
    加強污染防治，減少現有的污染廢棄物以及在未來生產制造中所產生的污染。
    CTS金屬面晶振集團為確保安全、提高保護預防措施、產品的可靠性以及職業安全，確保職業健康與環境的優越性，通過正式的管理評審和對健康、安全和環境實施效果的持續改進，保護人群及財產與環境。
    CTS晶振集團建立一種可測量的發展和改進的目標指標，定期進行內審和管理評審。在現有的或新生的各種活動中不斷監測和改進環境績效。通過對生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變，努力提高環境管理中資本的效力。
    將生產活動中的環境因素和環境影響的分析納入我們的決策中來，確保活動中每一分子的運作和發展都體現對污染預防方針的貫徹。
    我們將定期對雇員進行教育和培訓，確保他們能夠安全高效的工作，樹立他們的環保責任感。 與雇員、客戶、公眾、政府及關注公司環境績效和持續改進計劃的相關方進行充分開放的信息交流。

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Frequency	Size / Dimension 尺寸
TS220F23CDT	CTS晶振	ATSSMTS	22MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS220F23CET	CTS晶振	ATSSMTS	22MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS220F33CDT	CTS晶振	ATSSMTS	22MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS220F33CET	CTS晶振	ATSSMTS	22MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS221F23CDT	CTS晶振	ATSSMTS	22.1184MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS221F23CET	CTS晶振	ATSSMTS	22.1184MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS221F33CDT	CTS晶振	ATSSMTS	22.1184MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS221F33CET	CTS晶振	ATSSMTS	22.1184MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS240F23CDT	CTS晶振	ATSSMTS	24MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS240F23CET	CTS晶振	ATSSMTS	24MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS240F33CDT	CTS晶振	ATSSMTS	24MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS240F33CET	CTS晶振	ATSSMTS	24MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS24CF23CDT	CTS晶振	ATSSMTS	24.576MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS24CF23CET	CTS晶振	ATSSMTS	24.576MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS24CF33CDT	CTS晶振	ATSSMTS	24.576MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS24CF33CET	CTS晶振	ATSSMTS	24.576MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS250F23CDT	CTS歐美晶振	ATSSMTS	25MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS250F23CET	CTS晶振	ATSSMTS	25MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS250F33CDT	CTS晶振	ATSSMTS	25MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS250F33CET	CTS晶振	ATSSMTS	25MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS260F23CDT	CTS晶振	ATSSMTS	26MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS260F23CET	CTS晶振	ATSSMTS	26MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS260F33CDT	CTS晶振	ATSSMTS	26MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS260F33CET	CTS晶振	ATSSMTS	26MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS270F23CDT	CTS晶振	ATSSMTS	27MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS270F23CET	CTS晶振	ATSSMTS	27MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS270F33CDT	CTS晶振	ATSSMTS	27MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
TS270F33CET	CTS晶振	ATSSMTS	27MHz	0.437" L x 0.190" W (11.10mm x 4.83mm)
